L'étanchéité à l'air
| Voilà
un sujet bien étrange... Comme si un logement devait être étanche à
l'air ! Eh bien oui, les entrées d'air froid et sorties d'air chaud non contrôlées
sont la source d'une forte part de la consommation énergétique du
logement. La maîtrise du sujet, c'est s'assurer de l'étanchéité à l'air
de l'enveloppe du bâtiment afin que les mécanismes de ventilation
contrôlée (VMC) fonctionnent correctement. Ni plus, ni moins. |
|
|
Pour ce qui est de la technique de la "Porte Soufflante" ou "Blower Door", se reporter au site www.effinergie.org. Cette technique peut être utilisée en détection de problèmes d'étanchéité à l'air par thermographie, lorsque l'écart de pression atmosphérique entre l'intérieur et l'extérieur est trop faible. Mais le but premier de la porte soufflante est de mesurer la perméabilité à l'air de l'enveloppe du bâtiment, ce qui donne un résultat chiffré : la thermographie n'est pas impliquée dans cette mesure. |
|

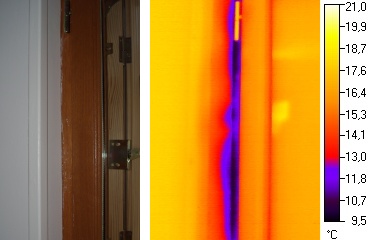

| Menuiserie entre dormant et maçonnerie - thermogramme |
Menuiserie entre dormant et maçonnerie - thermogramme | |
 |
 |
|
| Le garage en sous-sol d'un pavillon est
remplacé par une pièce à vivre. Remplacement de la porte de garage par
une paroi isolée avec fenêtre et porte isolante. L'entrepreneur a été
averti qu'une thermographie serait réalisée : courants d'air immédiats
et inconfortables à 1 m de la fenêtre à peine posée. Il remet en cause
la qualité de la fenêtre qu'il a lui-même préconisée. La thermographie
depuis l'intérieur montre que l'air pénètre entre la maçonnerie et le
dormant (détail à droite) - en ventilation naturelle - et que la
fenêtre n'est pas en cause. Joint silicone pour corriger le défaut de
construction : non respect de DTU. Ce problème est extrêmement courant. Dans de très nombreux cas, aucun besoin de la technique de la "porte soufflante". Pour le détail de droite, le cadrage thermique et la palette sont optimisés pour localiser l'entrée d'air. Documents Institut de la Thermographie |
||

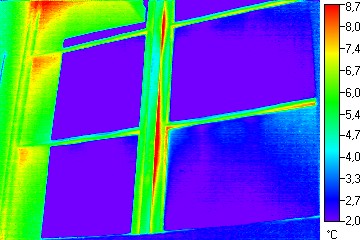

| Menuiserie entre ouvrant et dormant - thermogramme |
Menuiserie entre ouvrant et dormant - photographie | |
 |
Prise de vue d'une fenêtre en bois depuis l'extérieur.
Ouverture "à la française". On constate les sorties d'air chaud qui
viennent échauffer l'ouvrant. Ventilation naturelle. Document Institut de la Thermographie. |
|
| Canalisation électrique - thermogramme | Canalisation électrique - commentaire | |
 |
Salon neuf (dans l'extension d'un pavillon) chauffé, mais pas encore occupé. Défaut classique
fabriqué par l'électricien : entrée d'air froid par une prise
électrique. La porte ne manifeste pas un tel défaut alors que c'est
plutôt là que l'on s'attendrait à constater des entrées d'air.
Ventilation naturelle. Document Institut de la Thermographie |
|
| Bas des parois - commentaire |
Bas des parois - thermogramme | |
| Ce constat a nécessité de mettre en
dépression le logement par la technique de la "porte soufflante",
devenue un classique du contrôle de l'habitat pour l'attribution du
label "bâtiment basse consommation BBC". L'entrée d'air sous la porte d'entrée est importante, mais le plus étonnant est l'entrée d'air sous la paroi elle-même. Document M. Germain-Canada. Voir le texte de conférence dans le wiki-thermographie. |
 |
|
